使用電纜保護鏈條支撐和引導電纜和軟管時，如果電纜或軟管的兩端沒有固定（夾緊），則在移動過程中電纜保護鏈條與電纜或軟管之間可能會出現錯位，從而導致電纜或軟管因滑動磨損而損壞。
椿本電纜和油管夾具可讓您輕鬆牢固地夾緊電纜和軟管，防止電纜和軟管受損。
請根據電纜/軟管的外徑、接線方式和安裝位置選擇最合適的電纜/油管夾具。

LineFix電纜夾具

單擊放大

更多信息

類型	型號	適合電纜外徑Φmm		W mm	H最大 mm	建議售價	交貨期	DXF圖形和3D CAD數據
類型	型號	最小值	最大	W mm	H最大 mm	建議售價	交貨期	DXF圖形和3D CAD數據
一段	CL-LF12-1	6	12	16	55	請咨詢	請咨詢	DXF・3DCAD
	CL-LF14-1	12	14	18	52	請咨詢	請咨詢	DXF・3DCAD
	CL-LF16-1	14	16	20	54	請咨詢	請咨詢	DXF・3DCAD
	CL-LF18-1	16	18	22	56	請咨詢	請咨詢	DXF・3DCAD
	CL-LF20-1	18	20	24	59	請咨詢	請咨詢	DXF・3DCAD
	CL-LF22-1	20	22	26	61	請咨詢	請咨詢	DXF・3DCAD
	CL-LF26-1	22	26	30	70	請咨詢	請咨詢	DXF・3DCAD
	CL-LF30-1	26	30	34	74	請咨詢	請咨詢	DXF・3DCAD
	CL-LF34-1	30	34	38	78	請咨詢	請咨詢	DXF・3DCAD
	CL-LF38-1	34	38	42	82	請咨詢	請咨詢	DXF・3DCAD
	CL-LF42-1	38	42	46	91	請咨詢	請咨詢	DXF・3DCAD
兩段	CL-LF12-2	6	12	16	73	請咨詢	請咨詢	DXF・3DCAD
	CL-LF14-2	12	14	18	74	請咨詢	請咨詢	DXF・3DCAD
	CL-LF16-2	14	16	20	82	請咨詢	請咨詢	DXF・3DCAD
	CL-LF18-2	16	18	22	86	請咨詢	請咨詢	DXF・3DCAD
	CL-LF20-2	18	20	24	91	請咨詢	請咨詢	DXF・3DCAD
	CL-LF22-2	20	22	26	95	請咨詢	請咨詢	DXF・3DCAD
	CL-LF26-2	22	26	30	108	請咨詢	請咨詢	DXF・3DCAD
	CL-LF30-2	26	30	34	121	請咨詢	請咨詢	DXF・3DCAD
	CL-LF34-2	30	34	38	129	請咨詢	請咨詢	DXF・3DCAD
三段	CL-LF12-3	6	12	16	98	請咨詢	請咨詢	DXF・3DCAD
	CL-LF14-3	12	14	18	98	請咨詢	請咨詢	DXF・3DCAD
	CL-LF16-3	14	16	20	105	請咨詢	請咨詢	DXF・3DCAD
	CL-LF18-3	16	18	22	111	請咨詢	請咨詢	DXF・3DCAD
	CL-LF20-3	18	20	24	118	請咨詢	請咨詢	DXF・3DCAD
	CL-LF22-3	20	22	26	130	請咨詢	請咨詢	DXF・3DCAD

備註
1.材質:鋼制
2.也可使用不鏽鋼制。請咨詢本公司。

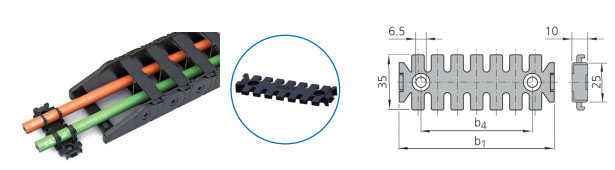

梳狀板電纜夾具

A款

單擊放大

更多信息

型號	b1 mm	b4 mm	梳齒數	建議售價	交貨期	DXF圖形和3D CAD數據
CL-COMB-A-54	49	21	3	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-A-79	74	46	5	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-A-104	99	71	7	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-A-129	124	96	9	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-A-154	149	121	11	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-A-179	179	146	13	請咨詢	請咨詢	DXF・3DCAD

材質:工程塑膠

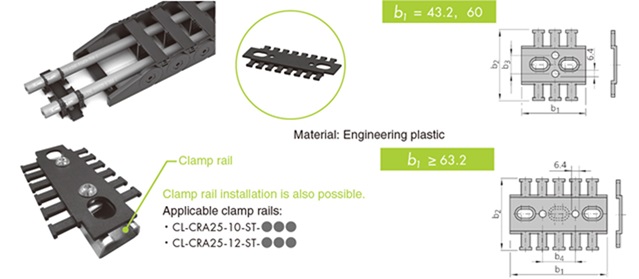

B款

單擊放大

更多信息

型號	b1 mm	b2 mm	b3 mm	b4 mm	t mm	梳齒數	建議售價	交貨期	DXF圖形和3D CAD數據
CL-COMB-B-50	43.2	53	14	-	7	3	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-65	60	53	14	-	7	4	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-70	63.2	53	-	15	7	4	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-90	83.2	53	-	35	7	6	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-95	95	70	-	20	7	6	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-115	108.2	53	-	60	7	8	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-120	120	70	-	40	7	8	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-140	135	53	-	75	7	10	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-142	142	53	-	87	5.5	10	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-145	145	70	-	65	7	10	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-165	160	53	-	100	7	12	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-170	170	70	-	90	7	12	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-195	195	70	-	115	7	14	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-220	220	70	-	140	7	16	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-245	245	70	-	165	7	18	請咨詢	請咨詢	DXF・3DCAD
CL-COMB-B-270	270	70	-	190	7	20	請咨詢	請咨詢	DXF・3DCAD

材質:工程塑膠

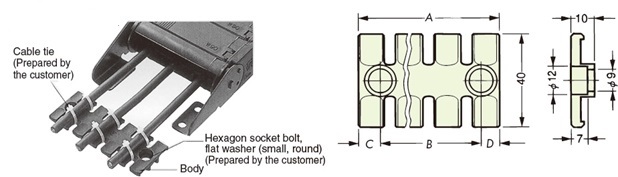

ZL類型

單段式

單擊放大

更多信息

型號	A mm	B mm	C mm	DB mm	梳齒數	建議售價	交貨期	圖形數據
ZL39	38.5	19.5	9	10	3	請咨詢	請咨詢	DXF
ZL60	59.5	43.5	9	7	4	請咨詢	請咨詢	DXF
ZL87	86.5	68	9	9.5	6	請咨詢	請咨詢	DXF
ZL103	102.5	84	9	9.5	7	請咨詢	請咨詢	DXF
ZL121	121	102.5	9	9.5	8	請咨詢	請咨詢	DXF
ZL140	139.5	121	9	9.5	9	請咨詢	請咨詢	DXF

材質:工程塑膠

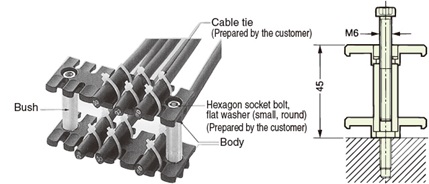

2段式

單擊放大

更多信息

型號	A mm	B mm	C mm	DB mm	梳齒數	建議售價	交貨期	圖形數據
ZL39-2	38.5	19.5	9	10	6	請咨詢	請咨詢	DXF
ZL60-2	59.5	43.5	9	7	8	請咨詢	請咨詢	DXF
ZL87-2	86.5	68	9	9.5	12	請咨詢	請咨詢	DXF
ZL103-2	102.5	84	9	9.5	14	請咨詢	請咨詢	DXF
ZL121-2	121	102.5	9	9.5	16	請咨詢	請咨詢	DXF
ZL140-2	139.5	121	9	9.5	18	請咨詢	請咨詢	DXF

套筒材質:鋼 (鍍鋅)

SZL型電纜夾具

單擊放大

更多信息

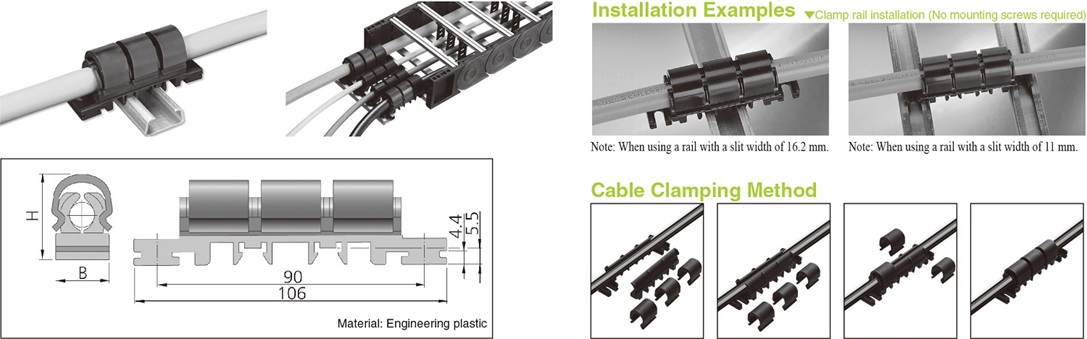

特點
・無需工具，安裝簡單
・不使用螺絲或綁帶固定
・與纜線的接觸面較寬，減少對纜線造成的壓力，確實固定

型號	適合電纜外徑Φ mm		B mm		H mm	建議售價	交貨期	DXF圖形和3D CAD數據
型號	最小值	最大	最小值	最大	H mm	建議售價	交貨期	DXF圖形和3D CAD數據
CL-SZL-8	5	8	16	16	28	請咨詢	請咨詢	DXF・3DCAD
CL-SZL-10	8	10.5	20	20	30	請咨詢	請咨詢	DXF・3DCAD
CL-SZL-14	10.5	14.5	23	26	35	請咨詢	請咨詢	DXF・3DCAD
CL-SZL-18	14.5	18	25	32	40	請咨詢	請咨詢	DXF・3DCAD
CL-SZL-22	18	22	30	36	44	請咨詢	請咨詢	DXF・3DCAD
CL-SZL-27	22	27	34	39	50	請咨詢	請咨詢	DXF・3DCAD
CL-SZL-32	27	32	39	44	56	請咨詢	請咨詢	DXF・3DCAD

材質:工程塑膠

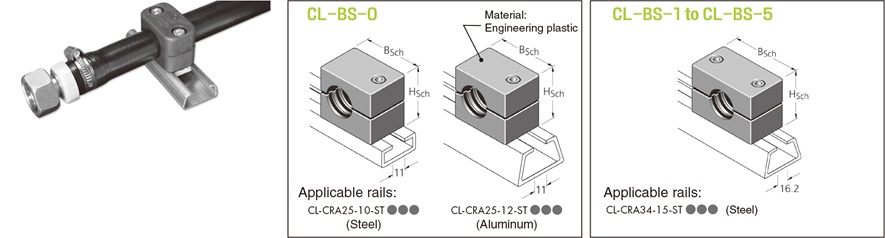

油管夾具

單擊放大

更多信息

類型	型號	適合電纜外徑Φ mm		Hsch mm	Bsch mm	螺栓數量	建議售價	交貨期
類型	型號	最小值	最大	Hsch mm	Bsch mm	螺栓數量	建議售價	交貨期
CL-BS-0	CL-BS-0-06	6	7	27	28	1	請咨詢	請咨詢
	CL-BS-0-07	7	8				請咨詢	請咨詢
	CL-BS-0-08	8	9				請咨詢	請咨詢
	CL-BS-0-09	9	10				請咨詢	請咨詢
	CL-BS-0-10	10	12				請咨詢	請咨詢
CL-BS-1	CL-BS-1-06	6	7	27	37	2	請咨詢	請咨詢
	CL-BS-1-07	7	8				請咨詢	請咨詢
	CL-BS-1-08	8	9				請咨詢	請咨詢
	CL-BS-1-09	9	10				請咨詢	請咨詢
	CL-BS-1-10	10	11				請咨詢	請咨詢
	CL-BS-1-12	12	14				請咨詢	請咨詢
CL-BS-2	CL-BS-2-14	14	16	33	42	2	請咨詢	請咨詢
	CL-BS-2-16	16	18				請咨詢	請咨詢
	CL-BS-2-18	18	20				請咨詢	請咨詢
CL-BS-3	CL-BS-3-20	20	22	36	50	2	請咨詢	請咨詢
	CL-BS-3-22	22	23				請咨詢	請咨詢
	CL-BS-3-23	23	25				請咨詢	請咨詢
	CL-BS-3-25	25	27				請咨詢	請咨詢
	CL-BS-3-27	27	30	42	59	2	請咨詢	請咨詢
	CL-BS-3-30	30	34	42	59	2	請咨詢	請咨詢
CL-BS-4	CL-BS-4-32	32	34	42	59	2	請咨詢	請咨詢
	CL-BS-4-34	34	36	58	71	2	請咨詢	請咨詢
	CL-BS-4-35	35	37				請咨詢	請咨詢
	CL-BS-4-38	38	40				請咨詢	請咨詢
	CL-BS-4-40	40	42				請咨詢	請咨詢
	CL-BS-4-42	42	44				請咨詢	請咨詢
CL-BS-5	CL-BS-5-45	45	48	66	86	2	請咨詢	請咨詢
	CL-BS-5-48	48	51				請咨詢	請咨詢
	CL-BS-5-51	51	54				請咨詢	請咨詢

附帶專用螺栓、螺母。(夾板需要另外訂購)

夾板

尺寸圖	型號	長度mm	狹縫寬度mm	材質	建議售價	交貨期	DXF圖形和3D CAD數據
單擊放大	CL-CRA25-10-ST-500	500	11	鋼	請咨詢	請咨詢	DXF・3DCAD
單擊放大	CL-CRA25-10-ST-1000	1000			請咨詢	請咨詢	DXF・3DCAD
單擊放大	CL-CRA25-12-ST-500	500			請咨詢	請咨詢	DXF・3DCAD
單擊放大	CL-CRA25-12-ST-1000	1000			請咨詢	請咨詢	DXF・3DCAD
單擊放大	CL-CRA34-15-ST-500	500	16.2		請咨詢	請咨詢	DXF・3DCAD
單擊放大	CL-CRA34-15-ST-1000	1000	16.2		請咨詢	請咨詢	DXF・3DCAD
