技術資料高速升降機Zip Chain升降機三相馬達接線及提升方向

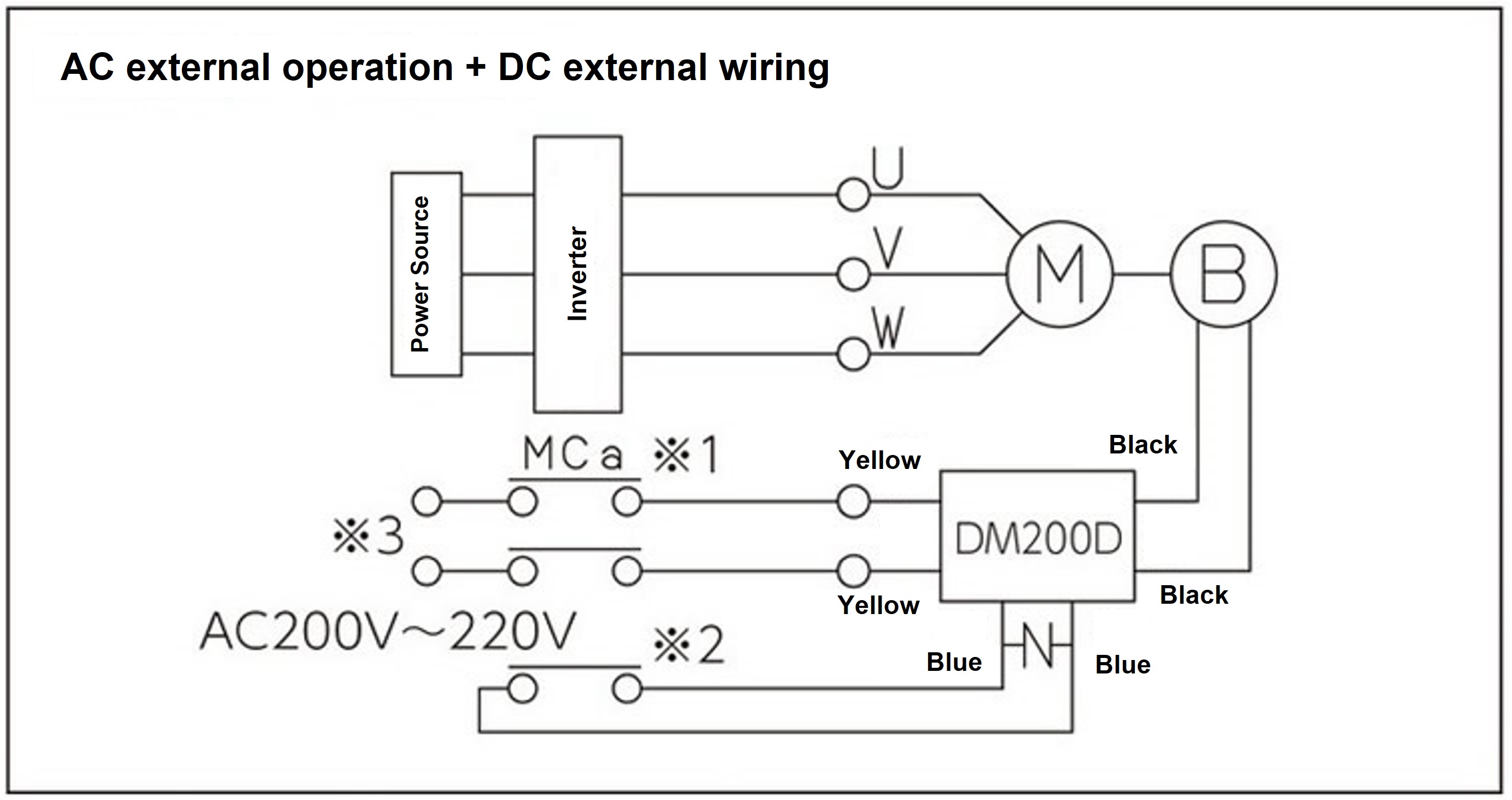

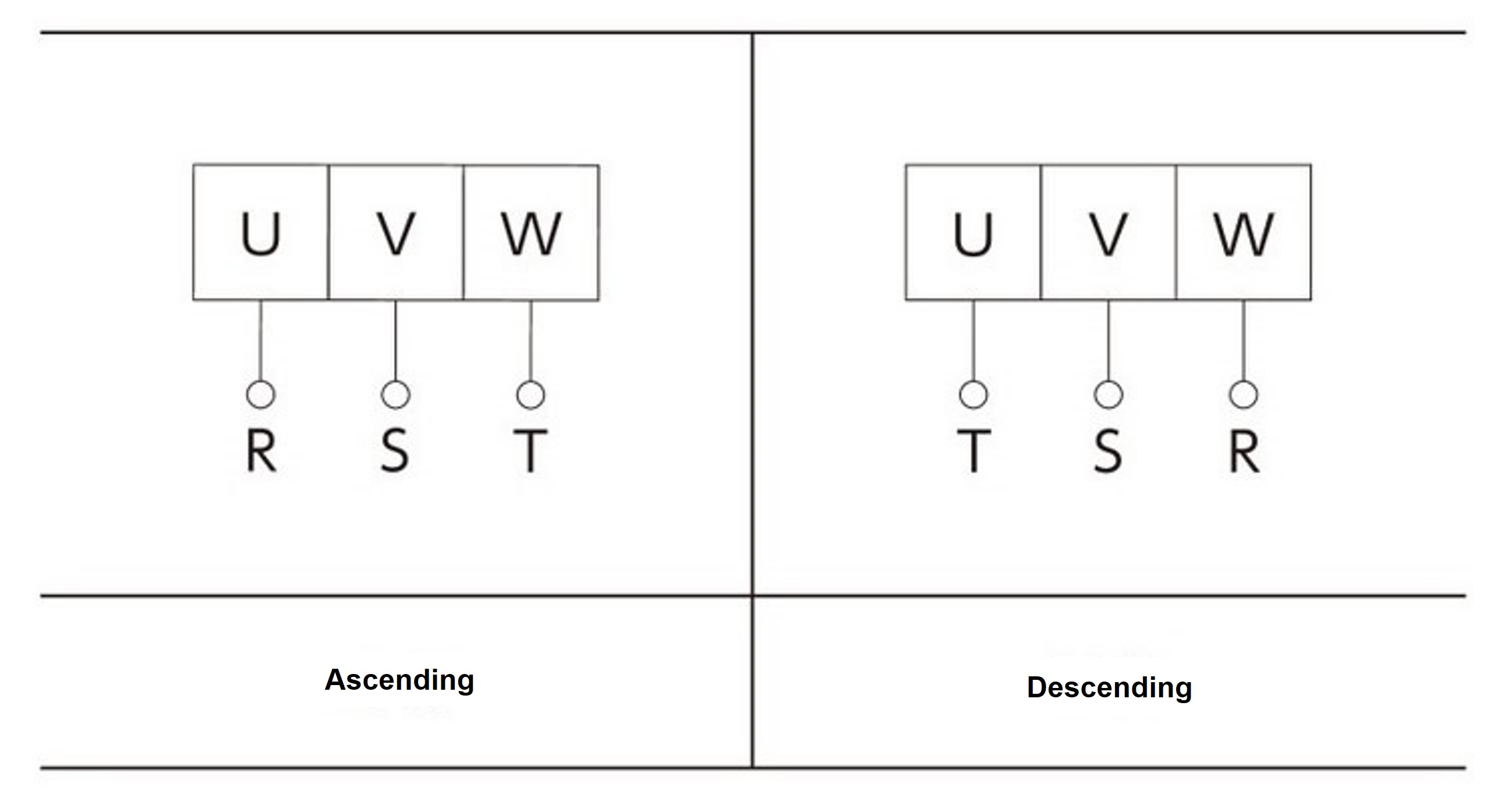

三相馬達接線和升降方向（僅適用於變頻器控制）
基本頻率應設置為60Hz。
（M）：馬達；（B）：煞車；MC：電磁接觸器；MCa：補助繼電器
DM200D：DC Module (轉換器)--N--：保護元件（壓敏電阻）
| 商品名稱 | 制造商 | 型號 | ||
|---|---|---|---|---|
| 浪湧吸收器 | Panasonic | ERZV14D471 | ||
| 陶瓷壓敏電阻 | Nippon Chemi-Con | TND14V-471KB00AAA0 | ||
- 註1制動電壓為DC90V。(200V交流電輸入DM200D)
- 註2：煞車電源模組可能會因線路長度、接線方式、繼電器類型等原因而損壞，因此請在直流電各別切斷端子之間連接壓敏電阻。
將其連接到煞車電源模組附近（連接到藍色引線）效果更佳。特定的壓敏電阻型號如下，但也可以使用等效的壓敏電阻。對於 DM200D，請選擇電壓為 470V 的壓敏電阻。
*1：使用接點容量為 AC200V7A 或以上的補助繼電器(MCa)（阻性負載）。 - 註3：若使用MC輔助接點或補助繼電器作為*2，觸點容量必須為AC200V10A或以上（阻性負載）。
*3 標記零件的煞車電源電壓應為：0.1kW 時為 200 至 254V 交流電，2.2kW 時為 200 至 230V 交流電，3.7kW 時為 200 至 220V 交流電。
