技術資料高速升降機電動升降機(Lift Master)搬運

收貨、搬運、安裝

本節介紹電動升降機(Lift Master)的一般操作方法^。

詳情請參閱產品附帶的使用說明書。

收到電動升降機(Lift Master)後，請檢查以下項目。
如有任何問題或疑問，請聯絡您購買該產品的商店。

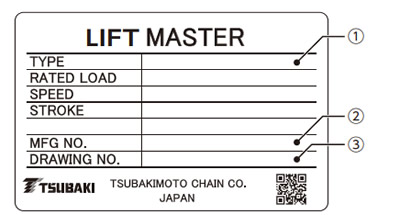

(圖1) 識別銘牌

如有疑問，請聯係 [1] TYPE (型號)、[2] MFG NO. (制造編號)、[3] DRAWING NO. (圖紙編號) 。

⚠ 警告	- 請務必依照規定的操作環境標準安裝電動升降機(Lift Master)。 - 務必將電動升降機(Lift Master)安裝在堅固的支架或類似物上，並牢固固定。 - 請勿在超出電動升降機(Lift Master)規格範圍的情況下使用本產品。否則可能導致觸電、人身傷害或設備損壞。 - 安裝電動升降機(Lift Master)時，請遵守所有適用的法律法規。 ·請參照下面的安裝步驟，在安全的前提下進行安裝。

(1) 請事先用水平儀確認安裝面的剛性是否足夠，是否處於水平狀態。

*確保安裝面水平，有助於電動升降機(Lift Master)實現精確的站立。

⚠ 警告	- 請勿使用電動升降機(Lift Master)安裝孔（4-Φ18）直接固定到混凝土表面。產品可能傾倒，導致嚴重事故。 ·錨固螺栓時，請確認貴公司安裝底板的強度，確保即使施加最大負荷、最大力矩及地震負荷，也能充分保持錨固安裝部的強度。請選擇安裝底座尺寸、錨固安裝間距、尺寸。 ※由於各種原因不得不直接固定在混凝土面上時，請另外採取防止傾倒的措施。

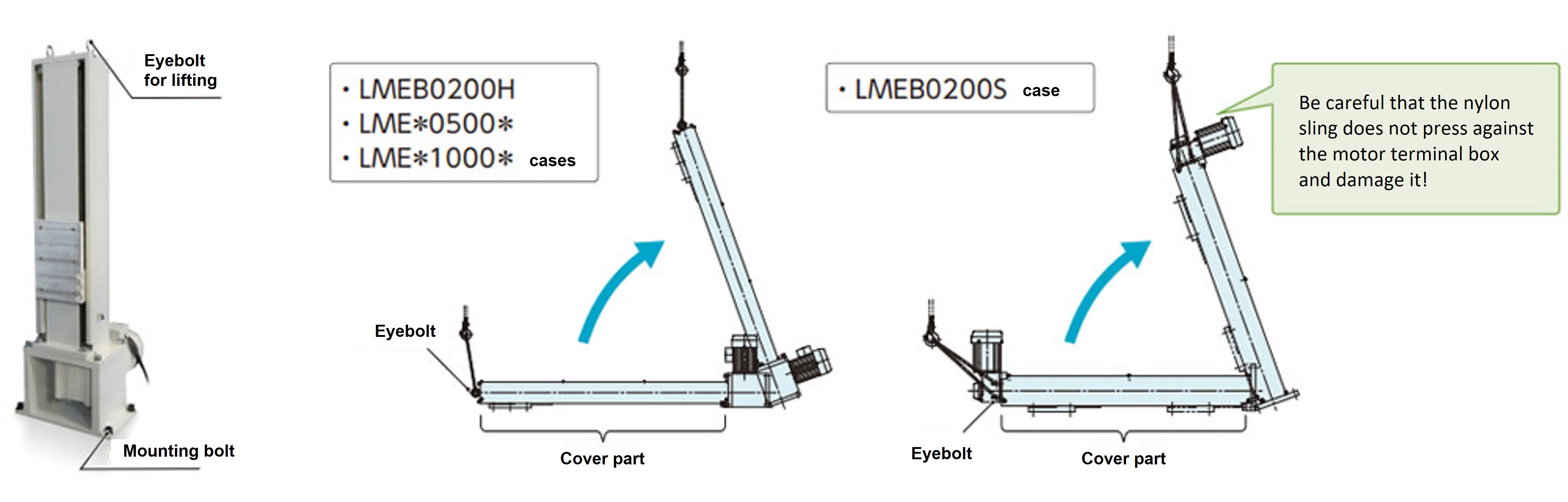

(2) 吊起本體時，首先請打開包裝箱，在本體上部的眼螺栓上掛上尼龍吊環等吊具，使本體立起來。

就那樣在起立的狀態下將主體吊起，移動到安裝位置。

※吊起本體時，請根據交貨圖確認質量，使用適當的吊具。

※下圖為參考圖。實際外形見交貨圖。

⚠ 警告	·吊起主機時，請務必使用主機上部的螺栓進行吊起。本體中央部分為中空構造，若掛上吊具，可能會損壞內藏的機器，導衹重大事故。

(3) 用M16×4個螺栓 (強度等級10.9以上) 臨時固定升降機本體。
*請貴公司準備安裝螺栓。

⚠ 警告	- 安裝這款電動升降機(Lift Master)時，請將其用螺栓固定在安裝底座上，例如足夠堅固的鐵板或鐵架。電動升降機(Lift Master)安裝螺栓應為四個 M16 螺栓（強度等級 10.9 或更高），螺紋插入長度為 25 mm或更長。

(4) 根據需要調整級別。

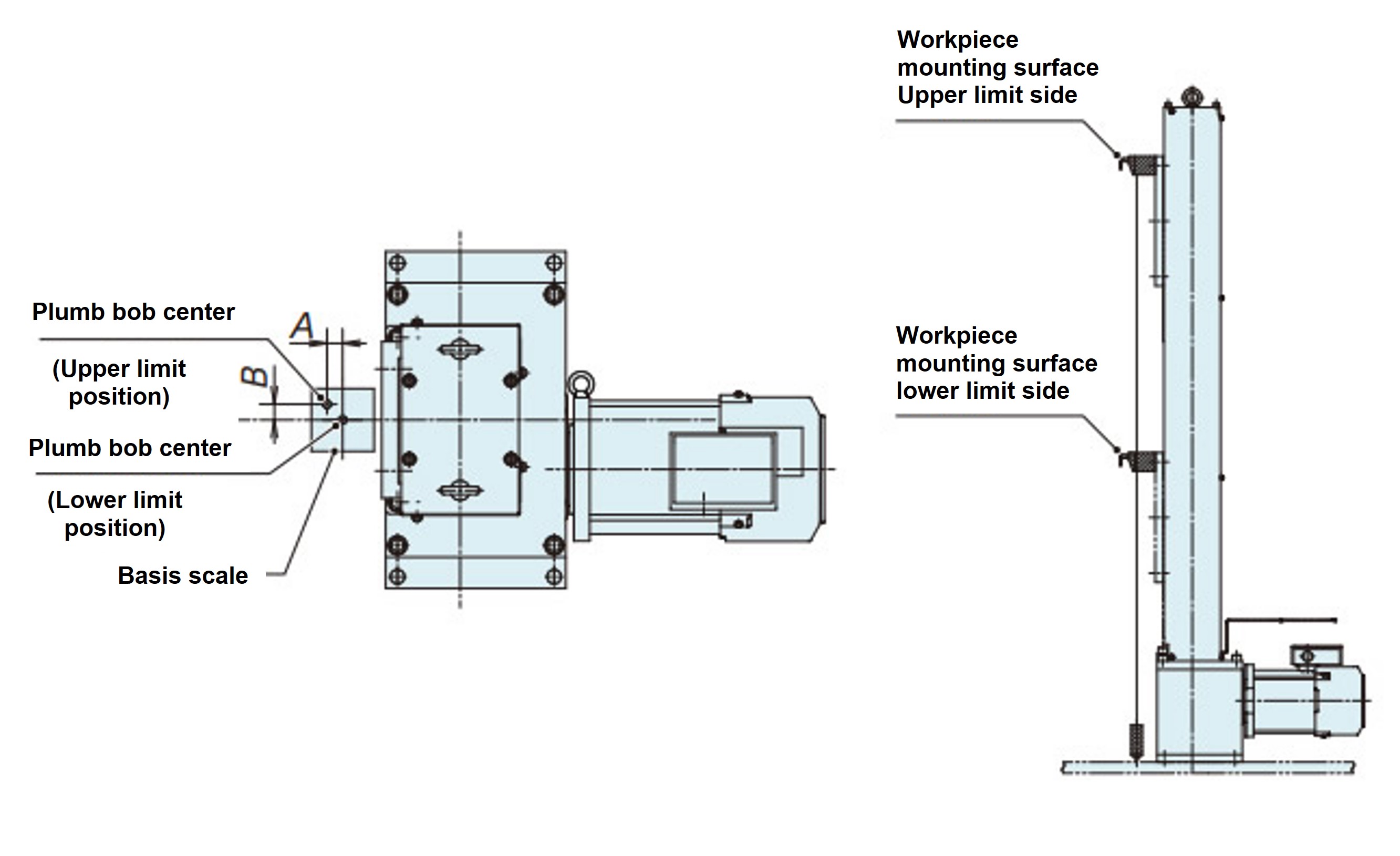

*要檢查電動升降機(Lift Master)的準確性，請使用鉛錘或類似工具，如圖右所示。
（調整電動升降機(Lift Master)的上下限，使 A 和 B 尺寸的誤差在 ±1 mm以內（大約）。）

(5) 調整水平後，請擰緊安裝螺栓。(推薦擰緊扭矩289N・m)

(6) 實施試運行前，請確認安裝螺栓的緊固狀態沒有問題。

[下擺圖像]
