轉矩調整
扭矩調整可參照扭矩相關圖，通過調節器 (壓力調整器) 調整符合所要求扭矩的氣壓，向TGK的氣缸內送入空氣，從而正確進行。
另外，即使在機器運轉中，也可以通過改變氣壓來改變動作扭矩。
使用空氣壓力... 0.14~0.55MPa
(註)確保供氣源的壓力低於設定的壓力。
| 尺寸 | 最小扭矩N·m | 最大扭矩N・m |
|---|---|---|
| TGK20 | 15.0 | 65.0 |
| TGK30 | 30.0 | 147 |
| TGK45 | 90.0 | 392 |

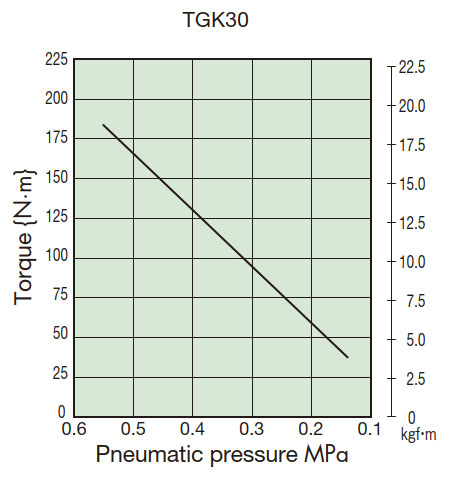

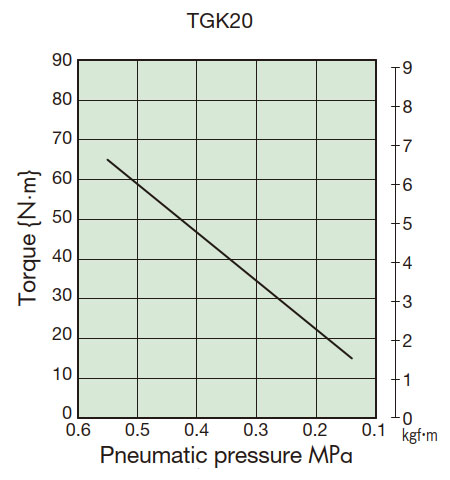

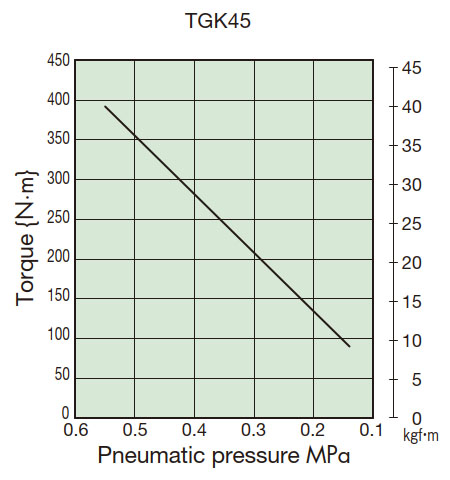

扭矩相關圖
扭矩調整可參照扭矩相關圖，通過調節器 (壓力調整器) 調整符合所要求扭矩的氣壓，向TGK的氣缸內送入空氣，從而正確進行。
另外，即使在機器運轉中，也可以通過改變氣壓來改變動作扭矩。
使用空氣壓力... 0.14~0.55MPa
(註)確保供氣源的壓力低於設定的壓力。
| 尺寸 | 最小扭矩N·m | 最大扭矩N・m |
|---|---|---|
| TGK20 | 15.0 | 65.0 |
| TGK30 | 30.0 | 147 |
| TGK45 | 90.0 | 392 |
扭矩相關圖
