技術資料機械式過載保護機器

過負荷扭矩保護装置TGF

轉矩調整

• 1.請從扭矩相關圖中讀取所需扭矩對應的扭矩標度值，並擰緊調節螺母 (6) 至該值。擰緊調節螺母 (6) 時，請將掛式扳手或圓棒插入螺母外周的孔中旋轉。註) TGF30、45尺寸所需扭矩較大時 (200N・m以上)，請使用專用的牽引扳手 (單獨銷售) 。此外，TGF65、90尺寸所需扭矩較大時，先松開螺栓 (8)，用六角孔固定螺釘 (13) 將調節螺母 (6) 固定至需要調節螺母 (6) 的扭矩刻度，最後完全擰緊螺栓，即可輕松調整扭矩。
• 2. 確定扭力值後，請將其加到銘牌上，以便即使產品因維護而拆卸，也能輕鬆恢復到先前的設定扭力。此外，如果在螺帽和輪轂的端面上刻印匹配標記，則可以更精確地複製該扭力值。產品的實際扭力值不一定與下圖所示的對應關係完全一致，因此請僅將其作為參考。

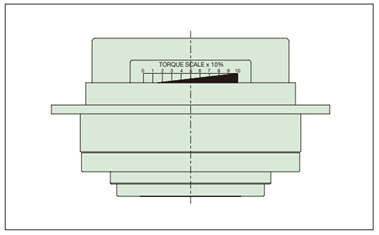

扭矩刻度

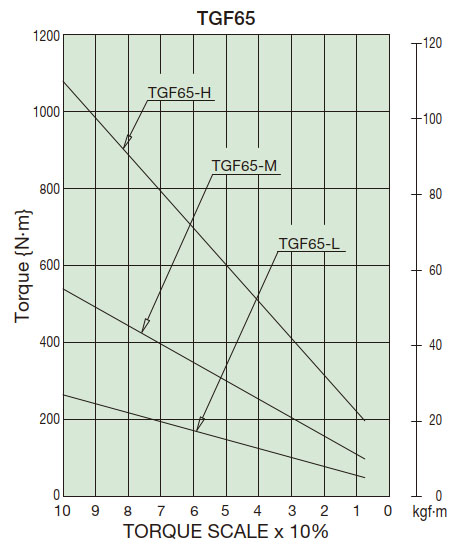

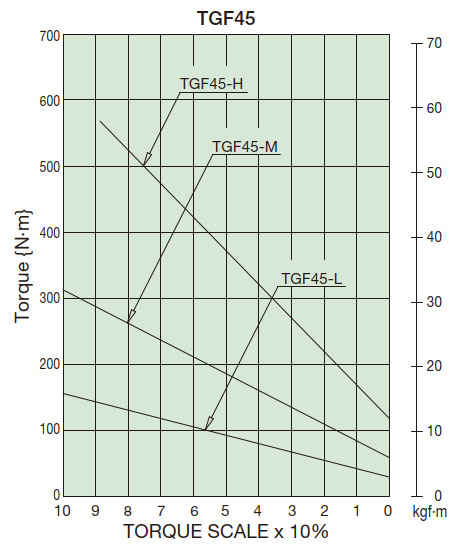

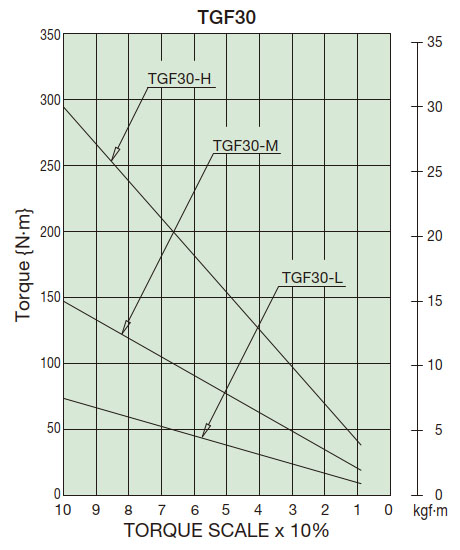

扭矩相關圖
