技術資料機械式過載保護機器

過負荷扭矩保護装置TGE 可用

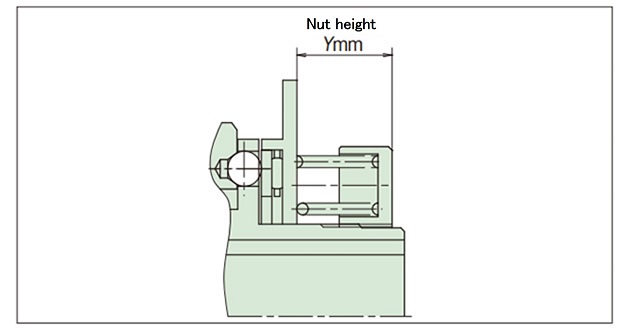

轉矩調整

• 1.請從扭矩相關圖中讀取所需扭矩對應的螺母高度值，並擰緊調節螺母至該值。(參照下圖)
  擰緊調節螺母時，松開2處螺釘後，在調節螺母外周的缺口部掛上鉤扣扳手(見右下方表格，單獨銷售)並旋轉。產品的扭矩與下面的相關圖不一定一衹，請作為參考使用。


  懸掛扳手

  尺寸	扳手No.
  TGE25	FK-0070
  TGE35	FK-0092
  TGE50	FK-0105

• 2. 確定扭力值後，將其刻在銘牌上，以便即使產品因維護而拆卸，也能輕鬆恢復到先前的設定扭力。此外，如果在螺帽和輪轂的端面上刻印對準標記，則可以更精確地復現扭力值。

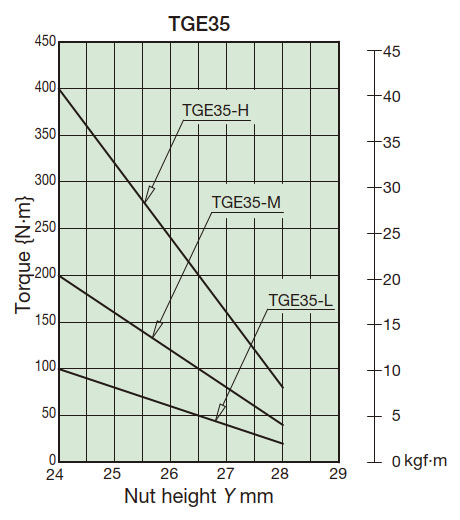

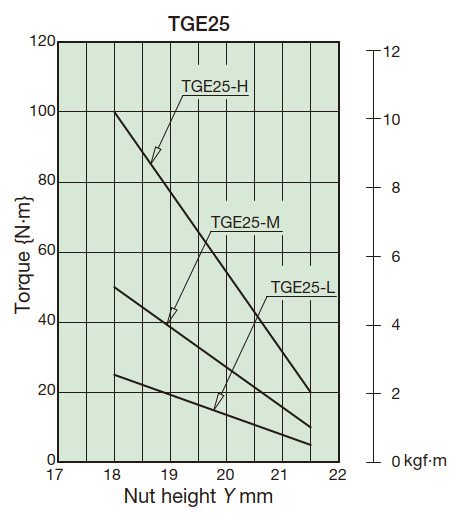

  扭矩相關圖
