• （1）出廠時，所有過負荷扭矩保護装置裝置扭力扳手均設定為最小扭力點。請確保扭力指示器指向零位。
  （請參考圖示了解各尺寸詳情。）
• (2)對於TGB70~130,請擰松3個調節螺栓的防松六角螺母。(TGB08~50可以直接轉動調節螺母。)

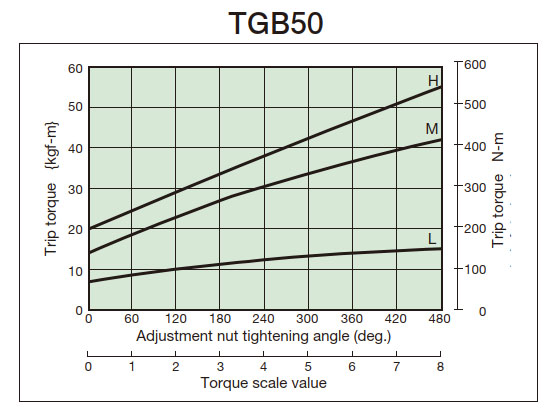

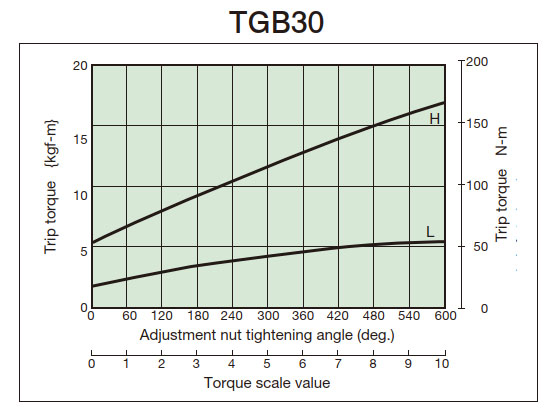

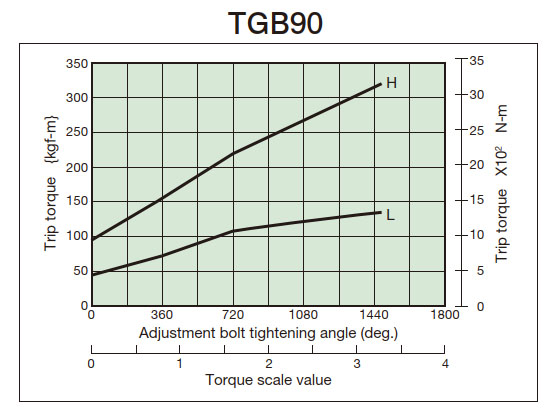

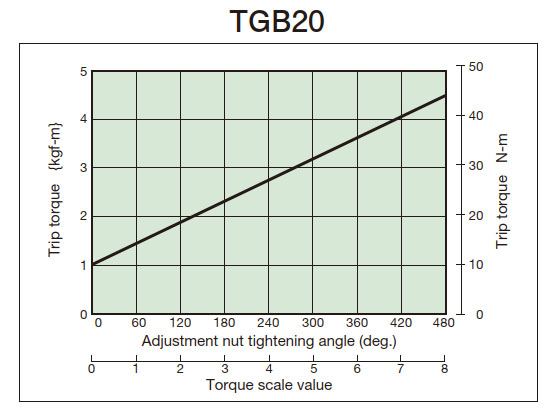

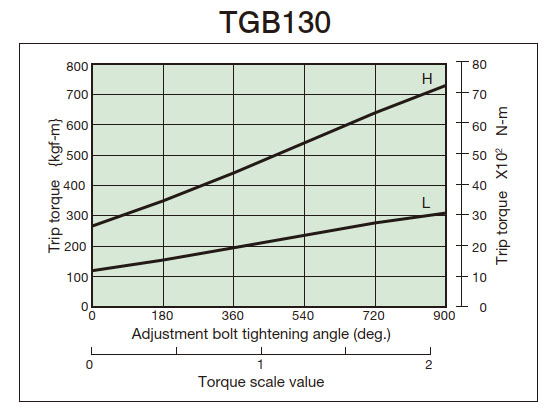

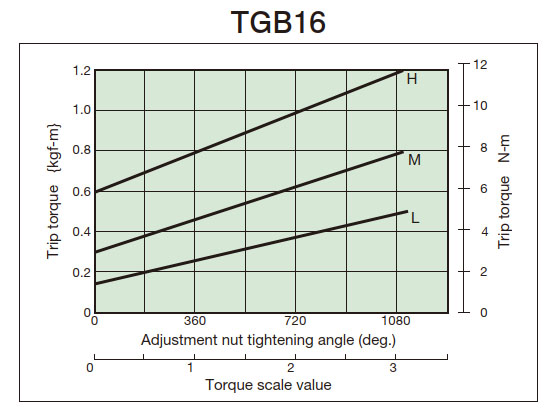

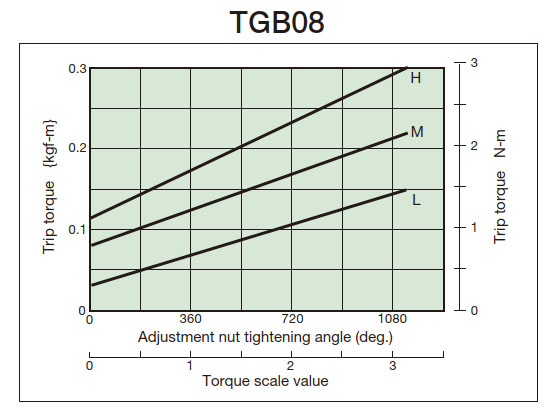

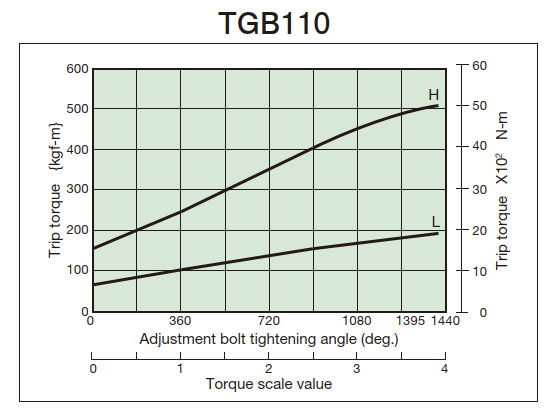

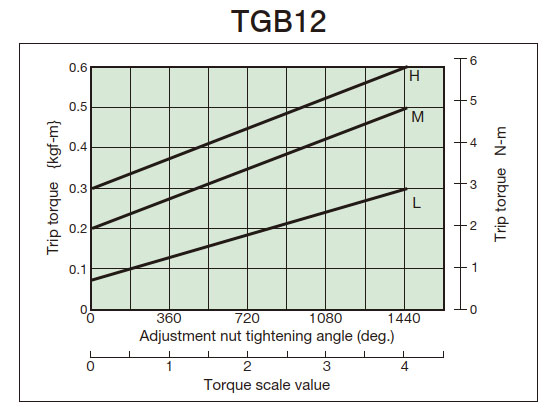

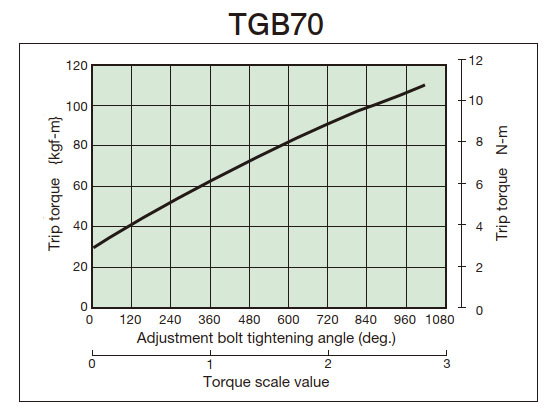

• (3)請從擰緊量-扭矩相關圖 (下圖) 中讀取並擰緊相當於預先確定的跳轉扭矩的調節螺母 (螺栓) 的擰緊角度。最初，請將跳轉扭矩固定在從相關圖中讀取的緊固值的60°左右前，安裝到機器上進行跳轉測試，依次進行擰緊，設置為最佳的跳轉扭矩。產品的跳轉扭矩與下面的擰緊量-扭矩相關圖不一定一衹，請作為參考使用。
• (4)對於TGB20~50,請擰緊1個鎖定螺釘以防止調節螺母松動。擰緊六角螺母以防止TGB70~130松動。
  (TGB08~16在調節螺母上進行了塗層處理，防止松動。)
• (5)請勿將調節螺母 (螺栓) 旋轉到扭矩刻度的最大值以上。跳閘時碟形彈簧沒有多余的撓曲，變為鎖定狀態。(TGB08~16為螺旋彈簧)

TGB08～16

·輪轂的材質是鐵係燒結合金，進行了表面硬化處理。

• (1)請擰松調節螺母，拆卸所有零件。此時，請註意各部件不要被灰塵或灰塵弄臟。

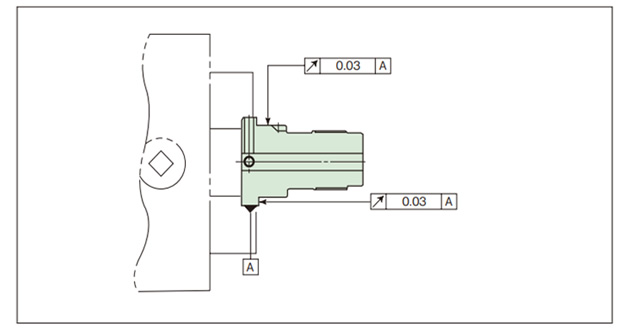

• (2)請固定輪轂的法蘭部外徑，並在輪轂部分對齊。輪轂材質為鐵係燒合金，表面已硬化處理，切削用刀具推薦使用超硬材料(JIS符號9-20, K-01)。
• (3)鍵槽加工請在固定螺絲用絲錐的正下方進行。
• (4)軸孔加工後重新組裝時，請在驅動球和推力軸承上塗抹潤滑脂。

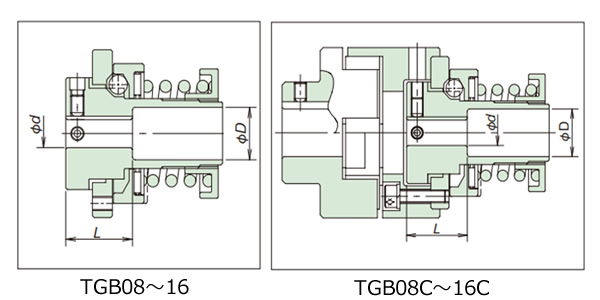

• (5)關於軸孔加工，請參照下表及下圖進行階梯式加工。

軸孔加工長度一覽表

型號	軸孔直徑 Φd mm	軸孔加工長度 L mm	鉚釘直徑 ΦD mm
TGB08 TGB08-C	Φ6以上Φ8以下	20	Φ11
TGB12 TGB12-C	Φ7以上Φ10以下	20	Φ15
	Φ10以上Φ12以下	30
	Φ12	全長	不需要
TGB16 TGB16-C	Φ8以上Φ10以下	20	Φ15
	Φ10以上Φ12以下	30
	Φ12以上Φ16以下	全長	不需要

TGB20～130

·輪轂經過調質處理。

• (1)請擰松調節螺母，拆卸所有零件。
  請取下皺褶，並取下中央鋼板。此時，請註意各部件不要被灰塵或灰塵弄臟。

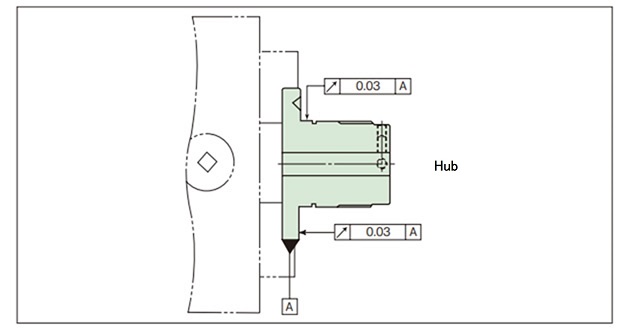

• (2)請固定輪轂的法蘭部外徑，並在輪轂部分對齊。
• (3)固定螺絲用的攻絲加工請在鍵槽上和90°位置2處進行。
• (4)軸孔加工後重新組裝時，請在驅動球和推力軸承上塗抹潤滑脂。

由於這是自動復帰系統，只需重新啟動驅動端（例如馬達），它就會自動重置。

• （1）如果過負荷扭矩保護装置因過載而跳閘，則停止旋轉並消除過載的原因。
• （2）重設時，將輸入轉速設定為 50 r/min或更低，或透過微調馬達來重設（重新嚙合）齒輪。

  ⚠請勿用手轉動本體或軸來重置過負荷扭矩保護装置，因為這很危險。

• （3）當擊球入袋時，您會聽到「喀噠」一聲。
