技術資料機械式過載保護機器
迷你扭力保持器MK 操作
軸安裝
- 1. 所有迷你扭力保持器軸孔直徑均已預先加工。我們建議軸徑公差為 h7 或 h8。

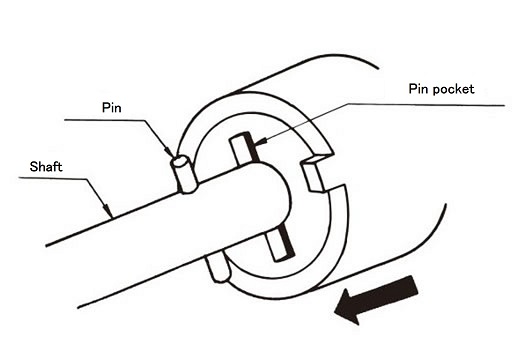

- 2. 若要與軸連接，請使用輪毂端面銷槽。如圖所示，將銷插入軸中，並將其置於銷槽內。間隙約 0.5 mm。
銷軸的端面、側面和銷槽之間一定要留出空隙。銷軸孔加工因銷軸類型而異。
安裝受驅動成員

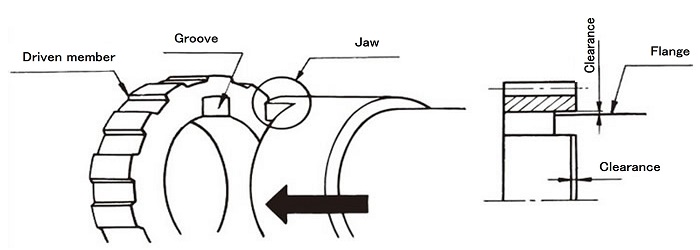

- 1.與受驅動成員(齒輪、皮帶輪等)的集使用凸緣接頭。在從動梁端面上切出凹槽，然後將夾頭插入。
此時，請務必設置間隙，以免推力負荷、徑向負荷作用於包含卡爪的法蘭端面。間隙是0.5mm左右。
扭矩設定

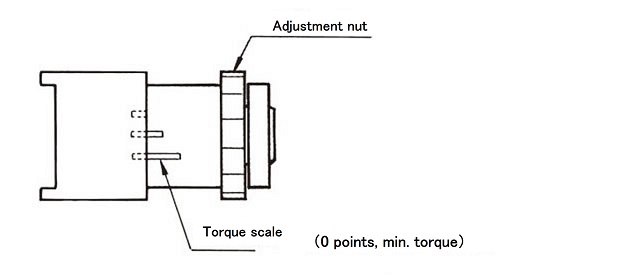

- 1. 所有迷你扭力保持器均以 0 點（最小扭力）出廠。
此時，調節螺帽外周上的刻度應如下圖所示。
- 2.扭矩的設定請擰緊調節螺母。扭矩曲線請參照這裡。

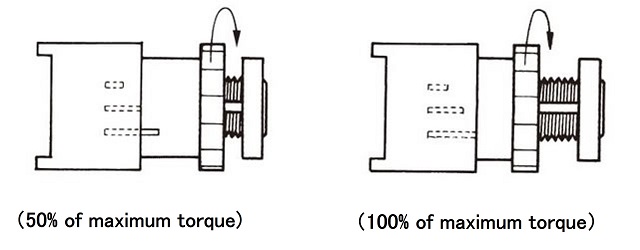

扭矩刻度請參照下圖所示，作為設定扭矩的基準。請務必在實際機器上確認設定扭矩是否合適。

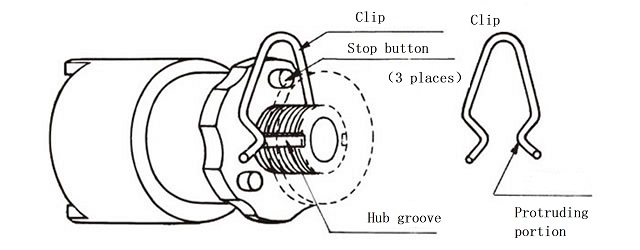

- 3. 設定扭力後，如圖所示，將隨附的防旋轉C型夾放在調節螺帽和止動環之間，以防止調節螺帽轉動。
確保防旋轉C型夾上的凸起部分位於輪轂凹槽內（兩側均需如此）。當防旋轉C型夾與調節螺母上的止動按鈕（凸起部分）接觸時，它將阻止調節螺母旋轉。
註)1.請註意，如果主軸面沾上水、油等，扭矩將發生異常，無法獲得穩定的滑動扭矩。
註2：迷你扭力保持器設計用於環境溫度約35°C或以下的環境。如果溫度超過此範圍，請與我們聯絡。

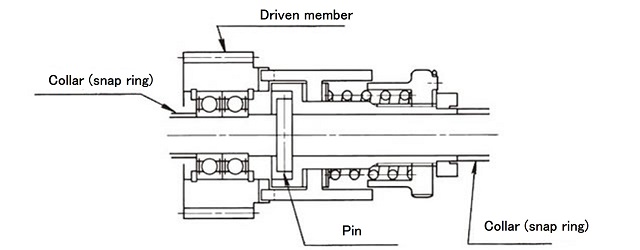

安裝實例
