技術資料機械式過載保護機器TG感知器安裝

  • TG感測器的偵測距離為1.5毫米。將過負荷扭矩保護装置設定為下表所示的尺寸（s，t），防震裝置不會觸發，並確認TG感知器處於非偵測狀態（側面的操作指示燈亮起）。
  • 接下來，觸發過負荷扭矩保護装置。然後，用手旋轉已觸發的過負荷扭矩保護装置，確認TG感測器處於偵測狀態（側面的工作指示燈熄滅），且感測器板沒有受到干擾，然後重置過負荷扭矩保護装置。

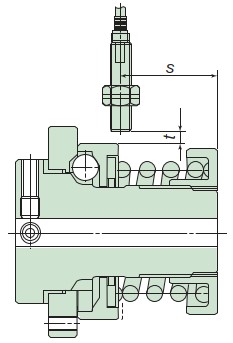

安裝圖TGB08~16

安裝圖TGB08~16
單位:mm
s t 感測板移動量
TGB08-L, M, H 19.2 1.2 0.9
TGB12-L, M, H 22.7 1.2 1.0
TGB16-L, M, H 27.5 1.2 1.2

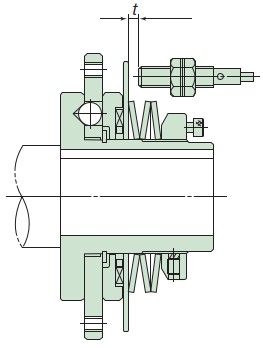

安裝圖TGB20~50

安裝圖TGB20~50
單位:mm
t 感測板移動量
TGB20-H 2.0～3.2 1.8
TGB30-L, H 2.2～3.4 2.0
TGB50-L, M, H 2.9～4.1 2.7

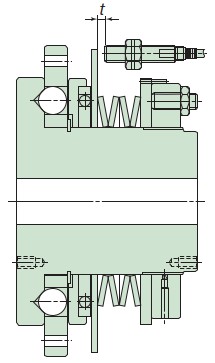

安裝圖TGB70~130

安裝圖TGB70~130
單位:mm
t 感測板移動量
TGB70-H 3.5～4.7 3.3
TGB90-L, H 5.6～6.8 5.4
TGB110-L, H 6.2～7.4 6.0
TGB130-L, H 6.8～8.0 6.6

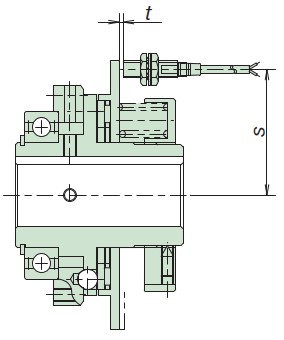

安裝圖TGE17~50

安裝圖TGE17~50
單位:mm
s t 外殼移動量
TGE17 34 2.2±0.2 1.6
TGE25 48 2.6±0.2 2.0
TGE35 60 3.0±0.2 2.4
TGE50 80 3.8±0.2 3.2

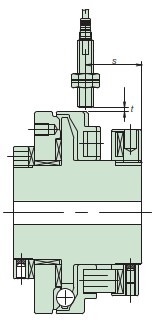

安裝圖TGX10~70

安裝圖TGX10~70
單位:mm
s t 板移量
TGX10 29.9 1.2 1.4
TGX20 28.3 1.2 1.6
TGX35 29.5 1.2 2.0
TGX50 35.6 1.2 2.6
TGX70 34.5 1.2 3.5

筆記）
安裝在過負荷扭矩保護装置上的 TG 感知器只能徑向安裝，如左圖所示。
你不能。

安裝圖TGX10-C~70-C

安裝圖TGX10-C~70-C
單位:mm
s t 板移量
TGX10-C 36.5 2.1～2.8 1.3
TGX20-C 45 2.4～3.1 1.6
TGX35-C 59 2.7～3.4 1.9
TGX50-C 83 3.2～3.9 2.4
TGX70-C 105 4.1～4.8 3.3

筆記）
對於連接到聯軸器式系統的 TG 感測器，建議採用水平方向，如左圖所示。
如果您需要徑向安裝，請與我們聯絡。

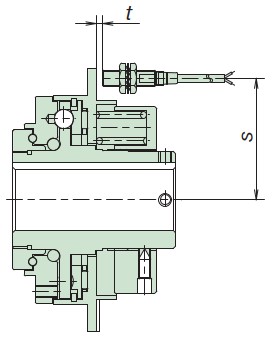

安裝圖TGF20~90

安裝圖TGF20~90
單位:mm
s t 外殼移動量
TGF20 46 1.8±0.2 1.2
TGF30 60 2.4±0.2 1.8
TGF45 78 2.8±0.2 2.2
TGF65 100 3.3±0.2 2.7
TGF90 136 5.6±0.2 5.0
