規格	鋼型 鋼制 高防銹規格 不鏽鋼
輪形	外接 內接

使用條件

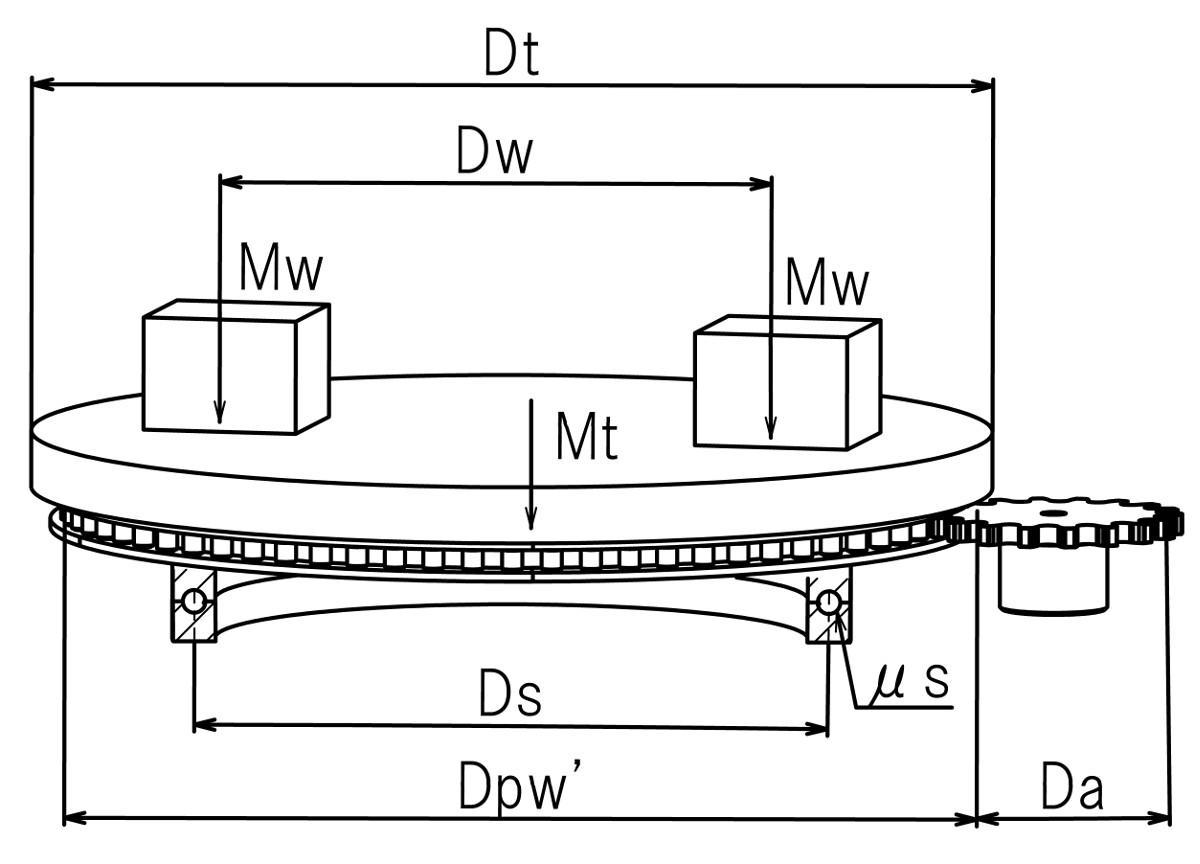

工作臺直徑	Dt	* *	[mm]
工作臺總質量	Mt	* *	[kg]
載物總質量	Mw	* *	[kg]
工作臺轉速	n2	* *	[r/min]
載物旋轉直徑	Dw	* *	[mm]
旋轉支承直徑	Ds	* *	[mm]
旋轉支撐摩擦係數	μs	* *
大致的風車節距圓直徑	Dpw'	* *	[mm]

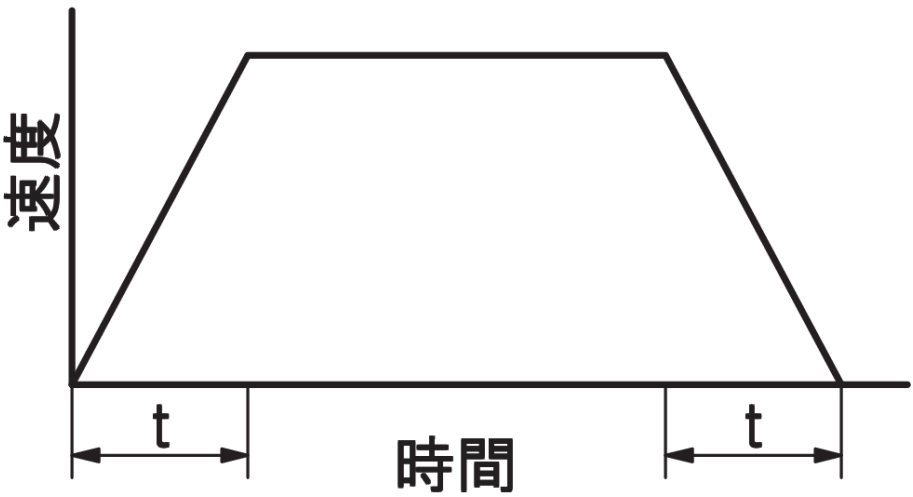

加減速時間	t	* *	[s]

運行狀態 * *

均勻載荷 有輕微衝擊的載荷 具有巨大衝擊力的載荷

每天的運行時間 * *

少於3小時 <12小時 超過12小時

每小時啟動/停止次數 * *

少於9次 超過10次

負荷計算
工作臺慣性矩	It		[kg･m²]	加減速慣性扭矩	Ta		[kN･m]
裝載物的慣性矩	Iw		[kg･m²]	摩擦力矩	Tf		[kN･m]
				總負載轉矩	Tw		[kN･m]
使用係數
				使用係數	Ks
切線速度	Ve		[m/min]	速度係數	Kv
修正載荷
載荷切線載荷	Fw		[kN]	校正切線載荷	Ft		[kN]
編號選定結果
邊框編號				容許切線載荷	Fp		[kN]

格式規範
銷齒數	NT1	* *		輪轂格式		B C

規格
銷齒輪號			節距	P		[mm]
銷齒輪型號			輥數	NT2

銷齒外徑	Do		[mm]	銷齒轉速	n1		[r/min]
節距圓直徑	Da		[mm]	銷齒負載動力	Pw		[kW]
風車節距圓直徑	Dpw		[mm]

銷齒輪的外徑是近似值。確定的值請咨詢。

本選定計算表使用通用計算公式計算切向載重。基於此切向載重和指定的運轉條件，它顯示了根據銷齒輪傳動組件目錄中所述的選用程序進行的選用結果。
請考慮您所使用設備的特性，並自行判斷負載計算是否適當。

計算公式
