规格	井立類型 井立類型 高防<ORG7>系列 不同類型
销轮形状	外接 內接

使用條件
滚筒直径	Dd	* *	[mm]
總質量	Mt	* *	[kg]
滚筒回转速度	n2	* *	[r/min]
回转支持直径	Ds	* *	[mm]
回转支持部轴承摩擦系数	μs	* *
回转支持部滚动摩擦系数	μr	* *
工作負荷	Fg	* *	[kN]
工作半徑	Rg	* *	[mm]
概略销轮齿节圆直径	Dpw'	* *	[mm]

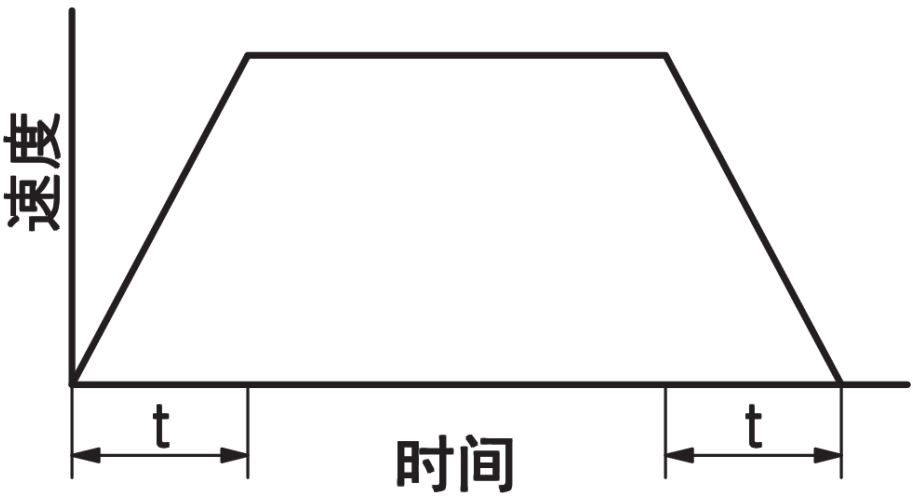

加减速时间	t	* *	[s]

運行狀態 * *

統一負載 伴有少許衝擊的荷蘭 伴有比較大衝擊的荷蘭

一天的运行时间 * *

三小时以下 十二小时以下 超过12小时

每小时的启动停止回数 * *

少於9次 超過10次

克荷計劃
负荷的全惯性动量	It		[kg･m²]	加減速慣性矩	Ta		[kN･m]
				摩擦矩	Tf		[kN･m]
				作业扭矩	Tg		[kN･m]
				總擔<ORG0>矩	Tw		[kN･m]
使用係數
				使用係數	Ks
接线速度	Ve		[m/min]	速度係數	Kv
修正荷載
负载接线负载	Fw		[kN]	修正接线负荷	Ft		[kN]
◯號選定結果
槻號				容许接线负荷	Fp		[kN]

指定形狀
销齿齿数	NT1	* *		轮毂形状		B C

规格
销齿型号			節省距離	P		[mm]
销轮型号			滚子数	NT2

销齿外径	Do		[mm]	销齿回转速度	n1		[r/min]
销齿齿节圆直径	Da		[mm]	销齿负荷动力	Pw		[kW]
销轮齿节圆直径	Dpw		[mm]

销齿外径为近似值。确定值请咨询。

本选型计算书按照一般算式计算负荷接线载重。根据负荷接线载重和运行状态，显示使用销齿传动组件商品目录中记载的选型步骤所选出的结果。
请贵公司考虑使用装置的特性，自行判断负荷载重的计算是否妥当。

計算公式
